空壓機五大重要部件的作用以及故障處理方式
時間:2020-05-14 08:08:42 點擊:次
無論何種品牌的(進口/國產)噴油空壓機,其壓縮工作原理是相同的,,各閥件的功能也大致相同,。如果能夠透徹的了解到每個閥件的設計作用及工作原理,,將對空壓機常見故障解決給予一定的支持和幫助!
噴油空壓機五大閥件是:卸荷閥(Unloatding valve),、最小壓力閥(Min pressure valve),、斷油閥(Oil stop valve)、單向閥(Check valve),、溫控閥(Thermostatic valve),下面逐一解讀各閥件功能及故障處理,。

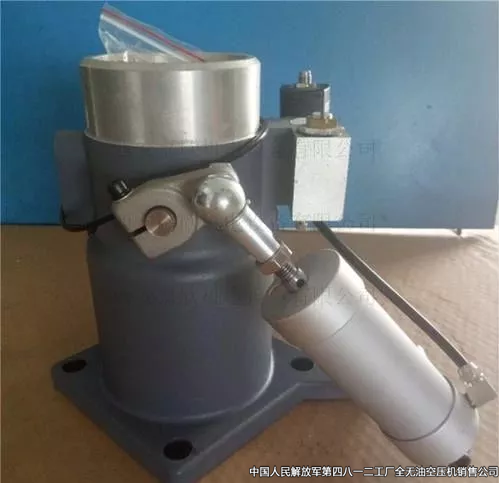

一、卸荷閥
功能:
當用氣量發生變化時,,進氣閥通過控制系統來調節閥體的打開程度來匹配用氣量,,它是控制空壓機產氣和不產氣的閥件。
常見對應故障:
1、空壓機不加載,。此故障控制面板顯示(無報警,;運行狀態‘加載’;噴油壓力很小或‘0’,;機頭出口溫度<70C°)可以斷定機組不加載,。問題出在卸荷閥本體、控制回路,、加卸載電磁閥等部位,,需逐一檢查排除故障。
2,、空壓機不卸載,。此故障控制面板顯示(無報警;運行狀態‘卸載’,;噴油壓力升高>4,;機頭出口溫度>80℃)可以斷定機組不卸載。問題出在卸荷閥本體,、控制回路,、加卸載電磁閥等部位,需逐一檢查排除故障,。

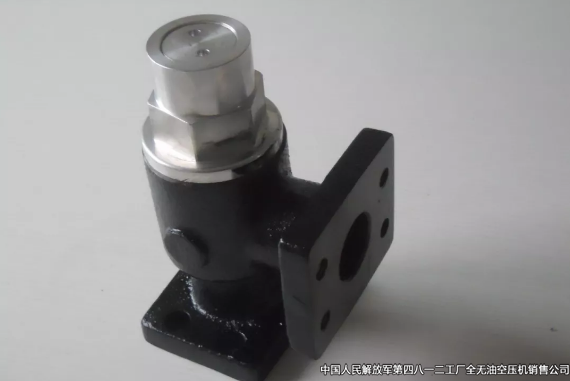

二,、最小壓力閥
功能:
1、最小壓力閥的開啟壓力為4bar左右,,確保油缸內的壓力在空氣輸出時不低于這個最小壓力,,以免空氣流速過快導致油氣分離器的分離效果降低。
2,、機器啟動時油缸內建立一定壓力,,保障潤滑油循環并對控制回路提供初始的控制壓力。
3,、具有單向閥作用,,防止管網壓縮空氣回流到機器內部。
常見對應故障:
1,、 運行時油缸安全閥噴氣,。此故障是因?yàn)樽钚毫﹂y未打開,導致油缸內壓力過高,,安全閥泄壓保護,。
2、運行時電腦出現馬達過載保護,。此故障是最小壓力閥未打開,,導致油缸內壓力過高,,主電機負荷加重,電流增大,,熱繼電器保護停機,。
3、空壓機啟動失敗,。此故障是最小壓力閥逆止關閉不嚴,,導致管網壓縮空氣回流,使油缸內產生一定壓力,,造成機組無法啟動,。空壓機在啟動時,,控制電腦檢測到油缸內有一定壓力時,,機組將無法啟動。
4,、空壓機卸載時油壓偏高,。此故障是最小壓力閥關閉不嚴,機組卸載時管網壓縮空氣回流,,使油缸內壓力升高導致油壓升高,,機組能耗增加。
三,、斷油閥
功能:
空壓機開機后斷油閥打開,,把經過油過濾器的潤滑油注入主機,停機后斷油閥關閉,,切斷供油,。
常見對應故障:
1、開機后迅速高溫跳機,。此故障是斷油閥未打開,潤滑油無法噴入機頭內,,需檢查保養斷油閥,。
2、空壓機高溫報警,。此故障是斷油閥未完全打開,,噴入機頭潤滑油量不夠,需清洗保養斷油閥,。
3,、突然停機時潤滑油返噴到空濾內。此故障是機組突然停機時,,斷油閥關閉滯后或關閉不嚴導致,,需清洗保養斷油閥,。
四、單向閥
功能:
主機壓縮后的油氣混合物單向輸送至油缸內,,防止突然故障停機時缸內油氣混合物返噴到機頭內,,導致轉子反轉。
常見對應故障:
停機時油氣混合物返噴到空濾內,。此故障是機組突發停機時單向閥卡死或損壞導致,,需清洗保養單向閥。

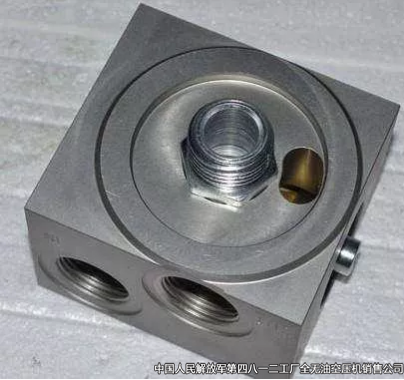

五,、溫控閥
功能:
1,、溫控閥芯通過熱脹冷縮原理,伸出及收縮來調節閥體和殼體間形成的油道變化,,控制進入油冷卻器潤滑油的比例,,保證轉子溫度在管制范圍內。
2,、溫控閥是控制機頭出口溫度不小于68℃的原件,,當油溫低時溫控閥關閉,潤滑油不經過冷卻器直接噴入機頭迅速加溫,,使機頭出口溫度迅速升高,,防止壓縮空氣中冷凝水在油缸內產生。
注:
1,、恒溫閥的開啟溫度一般在閥芯處標示,。
2、恒溫閥的最大開啟溫度為標注溫度+15℃,。
